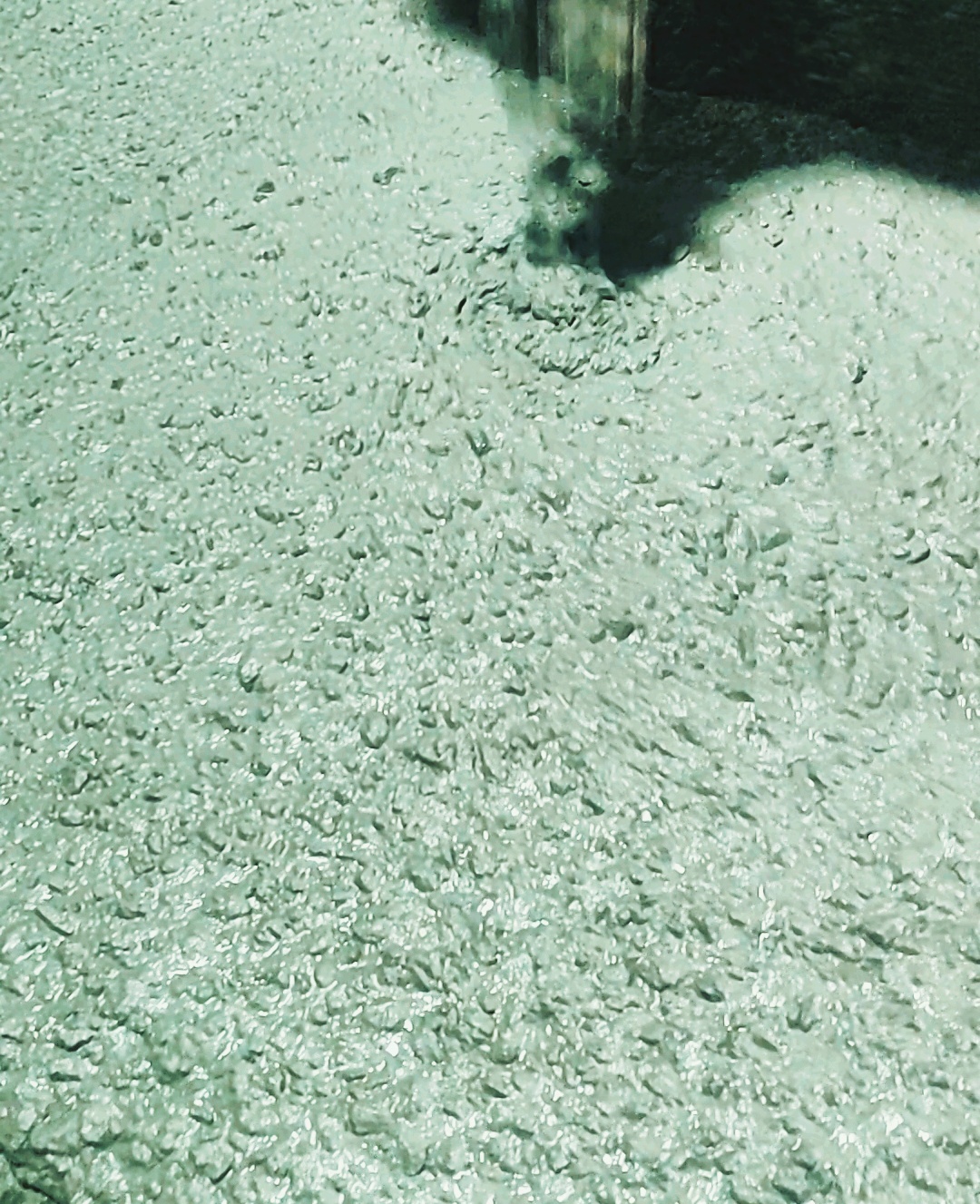

高性能混凝土的用水量較低，流動(dòng)性好，抗離析性高，從而具有較優(yōu)異的填充性。因此，配好恰當(dāng)?shù)拇罅鲃?dòng)性高性能混凝土有較好的自密實(shí)性。

高性能混凝土的體積穩(wěn)定性較高，表現(xiàn)為具有高彈性模量、低收縮與徐變、低溫度變形。普通混凝土的彈性模量為20~25GPa，采用適宜的材料與配合比的高性能混凝土，其彈性模可達(dá)40~50GPa。采用高彈性模量、高強(qiáng)度的粗集料并降低混凝土中水泥漿體的含量，選用合理的配合比配制的高性能混凝土，90天齡期的干縮值低于0.04%。

高性能混凝土的抗壓強(qiáng)度已超過(guò)200MPa。28d平均強(qiáng)度介于100~120MPa的高性能混凝土，已在工程中應(yīng)用。高性能混凝土抗拉強(qiáng)度與抗壓強(qiáng)度值比較高強(qiáng)混凝土有明顯增加，高性能混凝土的早期強(qiáng)度發(fā)展加快，而后期強(qiáng)度的增長(zhǎng)率卻低于普通強(qiáng)度混凝土。

由于高性能混凝土的水灰比較低，會(huì)較早的終止水化反應(yīng)，因此，水化熱相應(yīng)的降低。

高性能混凝土的總收縮量與其強(qiáng)度成反比，強(qiáng)度越高總收縮量越小。但高性能混凝土的早期收縮率，隨著早期強(qiáng)度的提高而增大。相對(duì)濕度和環(huán)境溫度，仍然是影響高性能混凝土收縮性能的兩個(gè)主要因素。

高性能混凝土的徐變變形顯著低于普通混凝土，高性能混凝土與普通強(qiáng)度混凝土相比較，高性能混凝土的徐變總量（基本徐變與干燥徐變之和）有顯著減少。在徐變總量中，干燥徐變值的減少更為顯著，基本徐變僅略有一些降低。而干燥徐變與基本徐變的比值，則隨著混凝土強(qiáng)度的增加而降低。

高性能混凝土除通常的抗凍性、抗?jié)B性明顯高于普通混凝土之外，高性能混凝土的Clˉ滲透率，明顯低于普通混凝土。高性能混凝土由于具有較高的密實(shí)性和抗?jié)B性，因此，其抗化學(xué)腐蝕性能顯著優(yōu)于普通強(qiáng)度混凝土。

高性能混凝土在高溫作用下，會(huì)產(chǎn)生爆裂、剝落。由于混凝土的高密實(shí)度使自由水不易很快地從毛細(xì)孔中排出，再受高溫時(shí)其內(nèi)部形成的蒸汽壓力幾乎可達(dá)到飽和蒸汽壓力。在300°C溫度下，蒸汽壓力可達(dá)8MPa，而在350°C溫度下，蒸汽壓力可達(dá)17MPa，這樣的內(nèi)部壓力可使混凝土中產(chǎn)生5MPa拉伸應(yīng)力，使混凝土發(fā)生爆炸性剝蝕和脫落。因此高性能混凝土的耐高溫性能是一個(gè)值得重視的問(wèn)題。為克服這一性能缺陷，可在高性能和高強(qiáng)度混凝土中摻入有機(jī)纖維，在高溫下混凝土中的纖維能熔解、揮發(fā)，形成許多連通的孔隙，使高溫作用產(chǎn)生的蒸汽壓力得以釋放，從而改善高性能混凝土的耐高溫性能。
